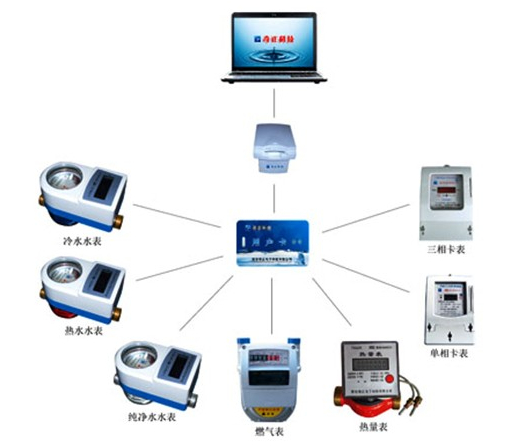

預付費售水系統
預付費售水系統
使用原理:

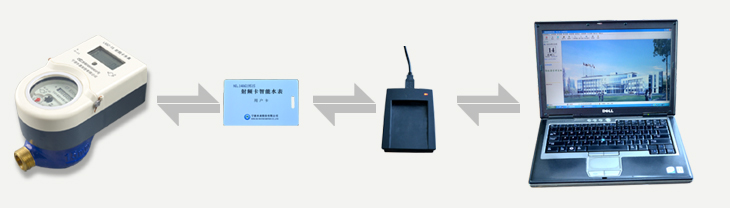

射頻卡水表以接觸式射頻卡為載體，用于計量管道中的水流量，同時具有自動收費功能。用戶將水費交給管理部門，管理部門將購水量寫入射頻卡中，用戶將射頻卡中信息輸入水表后，
水表將自動開閥供水，在用戶用水過程中，水表中的MCU自動核減剩余量，所購水量用盡后，水表將自動關閥斷水，用戶需重新購水后才能再次開閥供水。
特點：
1、預付費功能，先付費，后使用；
2、階梯水價，一卡多表；
3、機械讀數與電子讀數的雙重顯示功能；
4、獨特的電池保護功能；
5、性能獨特，適用范圍廣；
6、功耗低，使用時間長。
射頻卡水表主要技術參數:
-
精度等級為B級，采用標準：CJ/T133-2007 IC卡冷水表
-
最大允許誤差
在從包括最小流量在內到不包括分解流量的低區中的最大允許誤差為±5%。
在從包括分解流量在內到包括過載流量的高區中的最大允許誤差為±2% -
工作壓力 不大于1.0MPa
-
供電電壓3.6V鋰電池，壽命不小于5年
-
流量參數
| 公稱口徑 | 過載流量 | 常用流量 | 分界流量 | 最小流量 |
| L/h | ||||
| 15 | 3000 | 1500 | 120 | 30 |
| 20 | 5000 | 2500 | 200 | 50 |
| 25 | 7000 | 3500 | 280 | 70 |
液晶顯示說明
| 次序 | 顯示內容 | 顯示圖案 | 輔助標志 |
| １ | 剩余水量 | ×××××××．× ｍ3 | 剩余標志+故障信息 |
|
|
|||
說明1：剩余量 可以顯示負數
說明2：故障信息的內容
故障內容 v 顯示內容
電池欠壓 “欠壓”的標志
流量傳感器故障 “流量”標志
閥門的當前狀態 閥門故障時顯示“閥開閥關”的標志。無故障
時閥門開時
顯示 “閥開 ”的標志 閥門關時顯示“閥關”的標志
請充值狀態 當表上剩余量小于報警參數值時顯示“請充值”標志。
射頻卡外表外形尺寸及安裝要求
1.射頻卡水表外形尺寸
| 公稱口徑 | 長 | 寬 | 高 | 連接螺紋 |
| mm | ||||
| 15 | 195 | 85 | 115 | G3/4 |
| 20 | 195 | 85 | 115 | G1 |
| 25 | 225 | 119 | 100 | G11/4 |
2.安裝要求
（1）安裝前應先清楚只管內的麻絲、砂石等雜物，以免造成水表的堵塞故障。
（2）IC卡水表要求水平安裝，安裝時水表殼體上的箭頭必須與水流方向一致。為保證流量計的精度，要求水表前面留有6-12倍公稱直徑的直管段，后面留有4-6倍公稱直徑的直管段。
