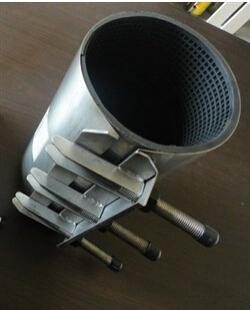

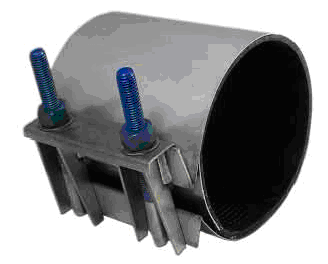

2611修補抱箍全不銹鋼單扎帶
史密斯—布萊爾全周全不銹鋼修補抱箍能夠對管徑≤300mm的管道幾乎所有損傷進行有效、經濟、快捷、持久修補方法。
史密斯—布萊爾抱箍接頭采用優質不銹鋼，具有優良防腐性能，達到市場上前所未有的高性價比。
材料技術規范
扎帶：304不銹鋼
鎖定件：304不銹鋼
固定板;304不銹鋼
密封圈：丁腈橡膠(Buna N)化合物，具有優良的儲存和工作性能，防水，能夠抵抗議酸、堿、多數（脂肪族）烴和許多其它化學物質，額定溫度范圍：-28.9℃-82.2℃。
特殊用途或其它使用溫度須向生產商咨詢。
架接板：不銹鋼制，平整貼合在密封圈中。
螺栓：高強度低合金碳鋼，重質半拋光六角碳鋼螺母。可選擇304不銹鋼螺栓配含氟聚合物鍍層螺母。
注：用在高密度聚乙烯管上須使用帶彈簧墊圈的抱箍。材料技術規范可能發生更改。
安裝說明PE(聚乙烯)管道（不適用于氣體管道）型號：2261單扎全周修補抱箍

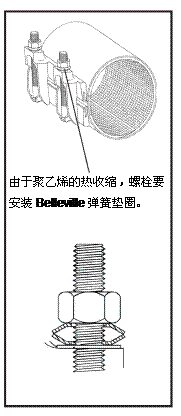

安裝聚乙烯管道安裝必須采用Smith-Blair Belleville墊圈(P/N 150115-000)。使用其他類型的彈簧墊圈可能會導致產品無法正常使用。
第1步
徹底清潔要安裝抱箍的管道。
第2步
若條件允許，在距離破損區域中心一定距離的管道上做參考標記。
第3步
把抱箍安裝在管道上，放在受損區域中間。密封圈墊放在最上面。
第4步
把密封圈墊塞到適當的位置，與鎖定件手柄相嚙合。把中心螺栓與下垂鎖定件相嚙合，并把手柄拉緊。
(注：如果管道表面是濕的或涂上了潤滑油，可以在受損區域旁安裝抱箍，并滑入恰當位置。)
第5步
轉動抱箍，確保密封圈位于適當位置，找準螺栓和螺母的位置，以方便旋緊。
第6步
把螺栓按中心向外的次序依次旋緊。通常中間的螺栓擰緊后，泄露就會停止或緩解，從而使接下來的安裝更為便捷。
第7步
充分旋緊螺栓，泄漏停止后，依次測量從參考標記（第2步中的另一邊）到抱箍中心的位置，檢查抱箍是否安裝受損區域的恰當位置。如有必要，松開螺栓，重新確定抱箍的位置。
第8步
再次檢查是否旋緊，盡可能使各螺栓扭矩保持一致。
不要超出列出的螺栓扭矩：
n 外徑小于89mm – 33.9牛頓米（3.46公斤米）
n 外徑大于100mm – 61.02牛頓米（6.22公斤米）
在聚乙烯管道上安裝本產品的范圍局限于30mm – 350mm、聚乙烯管道額定標準尺寸比率約為17。
