傳統水表結構
2015/9/13 15:28:46??點擊：
傳統水表結構

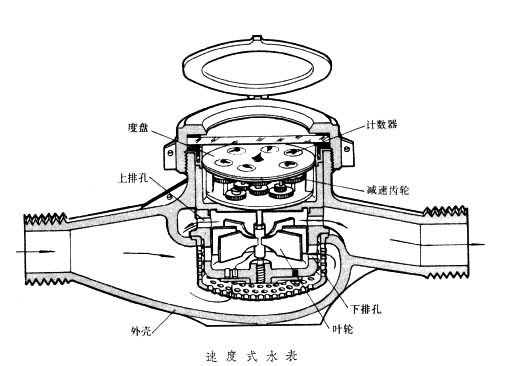

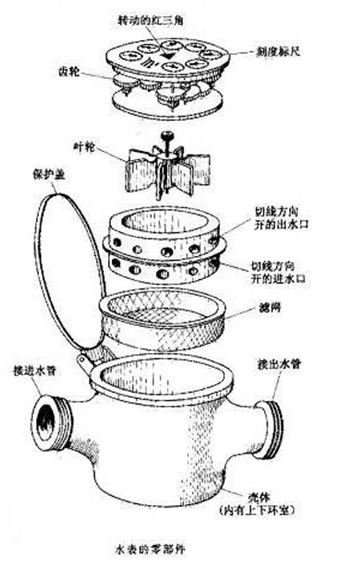

傳統水表的內部結構從外向里可分為殼體、套筒、內芯三大件。殼體是生鐵鑄成的，水從進水口出來之后通過殼體的下部環形空間，這里叫做“下環室”。在這個環形空間的上面有“上環室”和出水口相通。套筒的底部有個帶有小孔的過濾網， 濾出水中的雜物。套筒側面有上下兩排圓孔，孔的位置恰好與殼體的上下環室對著，顯然，下排是進水孔，上排是出水孔。特別值得注意的是，這兩排孔都是沿圓的 切線方向斜著打的。注意上下兩排孔的方向相反。水從下排孔沿切線方向流進去，勢必形成旋轉的水流，這對于水表的工作是十分重要的。內芯分為上、中、下三 層，從玻璃窗看到的是上層，只有指針和刻度盤。其實最關鍵的是下層，這里面有個塑料輪，輪邊上有許多塑料葉片，叫做“葉輪”。
葉輪所處的位置正好在套管下層孔所形成的旋轉流里，水流沖擊輪周的葉片，產生轉矩，使葉輪旋轉起來。龍頭開得越大，水流越急，葉輪就轉得越快。
葉輪的軸垂直向上到達中層，軸上面有個小齒輪，用它和“十進制數齒輪”嚙合，達到累計轉數的目的。“十進制數齒輪”
的作用是每當個位數齒輪轉十圈，十位數齒輪就轉一圈。換句話說，個位數齒輪轉一圈，十位數齒輪就轉十分之一圈。個位數齒輪是主動者，靠它來帶動十位數齒
輪。實際上每一級十進位用兩對齒輪完成，以使轉動方向一致，其中一對傳動比是9:30，另一對是10:30，這兩對串聯在一起，總的傳動比就是這兩個的乘
積，即0.099999，完全可以近似為0.1。照這樣計算，如果要讀七位數（小數點前讀四位是黑刻度，小數點后讀三位是紅刻度），就得用12對齒輪。再
加上別的一些用途，在這個中層小小的空間要擠進18根軸和34個齒輪，也可算是高密度安裝了。這類水表憑借其簡單價廉，能在潮濕環境里長期使用而無需維
修，而且不用電源，停電也不影響工作的優點依然會長期服務。
讀法
抄表到戶居民使用的機械水表，表盤上一般有8個指針示值標盤。如圖1所示，右側四個紅色指針示值標盤：×0.1、
×0.01……都是小于1立方米的示值，因為自來水的計量單位是“立方米”，這些標盤一般不具實際指導意義，可以不用認讀。左側的四個黑色指針示值標盤
×1、×10……是自來水計量和收費的依據，讀者應該學會認讀。
圖1
再認指針
圖1
認讀時首先要弄清四個黑色指針的單位和它們的進位關系。圖1中四個黑色指針示值標盤按逆時針從上往下，依次是個位針
(×1)、十位針(×10)、百位針(×100)、千位針(×1000)。×1的指針轉一圈，×10的指針走一個字；×1的指針轉一圈，×100的指針走
一個字；×100的指針轉一圈，×1000的指針走一個字。
認讀要領：、認讀水表時，要從高位指針向低位依次認讀，即從×1000的指針示值標盤順時針從下向上依次認讀。特別
需要注意：如果千位、百位、十位指針位置在兩個數字之間時，要注意上下兩個相鄰指針與它的關聯。像圖2中所示，“×10”的十位指針在8與9之間，非常靠
近9，是該讀8還是讀9，取決于×1的個位標盤指針是否到0。我們看到，個位指針是在0和9之間，也就是說還沒有進位，所以十位指針應該讀8，而不讀9。
如果個位指針也指向兩個數字之間，要看旁邊緊鄰的紅色×0.1標盤的指針是否過“5”，采取4舍5入的方法決定個位指針是否進位。如圖3所示×0.1標盤
指針沒有過“5”，而個位指針在0與9之間，此時不應該進位，個位應該讀“9”。
