減壓器的工作原理
A,減壓器的作用和分類
由于氣瓶內壓力較高，而氣焊和氣割和使用點所需的壓力卻較小，所以需要用減壓器來把儲存在氣瓶內的較高壓力的氣體降為低壓氣體，并應保證所需的工作壓力自始至終保持穩定狀態。總之，減壓器是將高壓氣體降為低壓氣體、并保持輸出氣體的壓力和流量穩定不變的調節裝置。
減壓器按用途不同可分為氧氣減壓器和乙炔減壓器等，還可分為集中式和崗位式兩類；按構造不同可分為單級式和雙級式兩類；按工作原理不同可分為正作用式和反作用式兩類。目前，常見的國產減壓器以單級反作用式和雙級混合式（第一級為正作用式、第二級為反作用式）兩類為主。

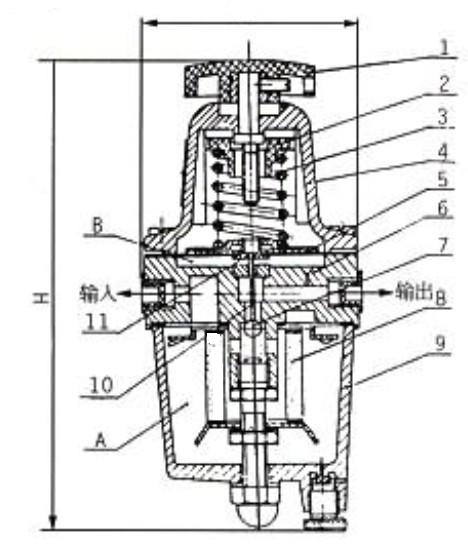

B,減壓器的構造和工作原理
一、FARFLOW 813減壓器的本體是由黃銅制成。兩 級減壓系‘的構造基本相似，均由活門頂桿、調壓彈簧、彈性薄膜裝置、減壓門等零部件組成。第一級減壓系統主要用于將高壓氣體自動降為中壓氣體，降至壓力為 2MPa，然后送入第二級減壓系統。在二級減壓系統，當旋擰調壓螺釘時，通過調壓彈簧、彈性薄膜裝及活門頂桿，使減壓活門作不同程度的開啟和關閉，以用來 調節第一減壓系統送入的氧氣的減壓程度或停止供氣。
二、FARFLOW 818型減壓器進氣接頭處螺紋尺寸為G5/8"，接頭的內徑尺寸為5. 5mm,出氣接頭內徑尺寸為6mm,其最大流量為80m3 /h。減壓器本體上還裝有高壓氧氣表和低壓氧氣表，分別指示高壓氣室（即氧氣瓶內）和低壓氣室內的壓力（即工作壓力）。高壓氧氣表的量程為。一25MPa。低壓氧氣表的量程為0-V 4MPa o
使用QD-1型減壓器時，當順時針旋擰調節螺釘時，可頂開減壓活門，高壓氧氣便從縫隙中流入低壓室。由于氧氣在低壓室內體積發生膨脹而使壓力降低，即減壓作用。
三、FARFLOW型雙級式減壓器進氣接頭螺母螺紋尺寸為G5/8"，接頭的內徑尺寸為7mm,出氣接頭的內徑尺寸可按不同需要選用5mm或9mm兩種。在本體上安裝的高壓氧氣表的量程為0-25MPa，低壓氧氣表的量程為0-4MPa。
